Ray Tracing: The Next Week 5장(Perlin Noise)을 우리 CUDA + 레이트레이싱 프로젝트에 맞춰 다시 정리한 문서.
원서의 단계적 설명을 그대로 살리되, 코드는 우리 프레임워크(GPU 디바이스 코드)에 맞춰 바꿔 적었다. 핵심 차이는 격자 데이터를 호스트 RNG가 아니라 디바이스 curand로 생성한다는 점이다.
멋진 절차적(solid) 텍스처를 만들 때 대부분 펄린 노이즈(Perlin noise) 의 일종을 쓴다. 발명자 켄 펄린(Ken Perlin)의 이름에서 왔다. 펄린 텍스처는 아래 같은 백색 노이즈(white noise) 를 반환하지 않는다:

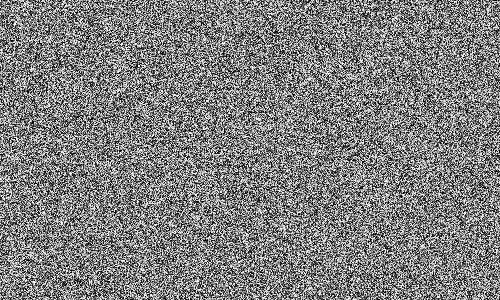

이미지 6: 백색 노이즈
대신 흐릿한 백색 노이즈와 비슷한 것을 반환한다:

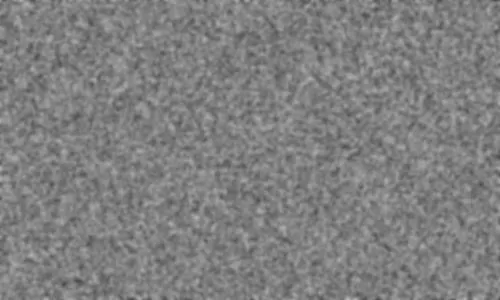

이미지 7: 흐릿한 백색 노이즈
펄린 노이즈의 핵심은 재현 가능성이다. 3D 점을 입력하면 항상 같은 “랜덤스러운” 값을 돌려주고, 인접한 점은 비슷한 값을 준다. 또 하나의 특징은 단순하고 빠르다는 점이다. 그래서 보통 일종의 “핵(hack)”으로 구현한다. 앤드류 켄슬러(Andrew Kensler)의 설명을 바탕으로 단계적으로 쌓아 올린다.
이 장에서 CUDA 때문에 달라지는 큰 그림
원서의 perlin 생성자는 호스트 RNG(random_double / random_int)로 격자 데이터를 채운다. 하지만 우리는 월드를 CreateWorld 커널 안에서 만들기 때문에, Perlin 생성자가 curandState* 를 받아 디바이스에서 랜덤 단위 벡터와 순열(permutation)을 만든다. 나머지(노이즈 해싱·보간·난류)는 전부 디바이스 수학 함수(floor/sin/fabs)로 그대로 포팅된다.무작위 숫자 블록 사용하기
공간 전체를 무작위 숫자 3D 배열로 타일링해 블록 단위로 쓸 수도 있다. 그러면 반복이 뚜렷한 블록 형태가 나온다:

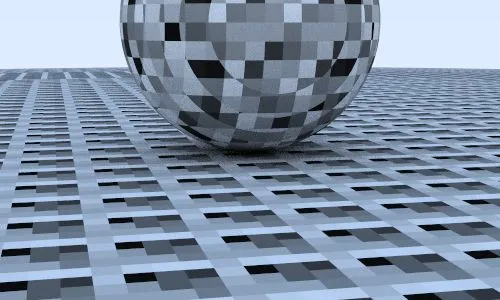

이미지 8: 타일링된 무작위 패턴
타일링 대신 해싱으로 섞는다. 이를 위한 보조 코드가 필요하다. 원서 Listing 34를 우리 디바이스 코드로 옮긴다.
파일: Perlin.h (신규) — 원서 perlin 클래스. random_double/random_int 대신 curand. 모든 메서드는 __device__.#pragma once
#ifndef PERLIN_H
#define PERLIN_H
#include"Vec3.h"
#include<curand_kernel.h>
class Perlin
{
public:
// 원서: randfloat[i] = random_double(); + 세 축 순열 생성
// 우리: curandState로 디바이스에서 채운다(아래는 "랜덤 벡터" 최종형 미리 반영)
__device__ Perlin(curandState* randState)
{
for (int i = 0; i < POINT_COUNT; i++)
mRandVec[i] = UnitVector(RandomVector(randState, -1.0, 1.0));
GeneratePerm(mPermX, randState);
GeneratePerm(mPermY, randState);
GeneratePerm(mPermZ, randState);
}
// (초기형) 블록 해싱 noise — 이후 보간형으로 대체된다.
// auto i = int(4*p.x()) & 255; ... return randfloat[perm_x[i]^perm_y[j]^perm_z[k]];
private:
static const int POINT_COUNT = 256;
Vector3 mRandVec[POINT_COUNT]; // 원서 randfloat[] → 최종적으로 벡터로 바뀜
int mPermX[POINT_COUNT];
int mPermY[POINT_COUNT];
int mPermZ[POINT_COUNT];
__device__ static void GeneratePerm(int* p, curandState* s)
{
for (int i = 0; i < POINT_COUNT; i++) p[i] = i;
Permute(p, POINT_COUNT, s);
}
// 원서 random_int(0,i)를 curand로 대체한 Fisher–Yates 셔플
__device__ static void Permute(int* p, int n, curandState* s)
{
for (int i = n - 1; i > 0; i--)
{
int target = int(curand_uniform(s) * (i + 1)); // [0, i]
if (target > i) target = i; // curand_uniform이 1.0일 때 보호
int tmp = p[i]; p[i] = p[target]; p[target] = tmp;
}
}
};
#endif
C++
복사
Listing 34: [Perlin.h] 펄린 클래스와 보조 함수 (curand 기반)
random_int → curand 변환: 원서는 random_int(0, i)로 [0,i] 정수를 뽑는다. curand_uniform은 (0,1]을 주므로 int(curand_uniform * (i+1)) 로 [0,i]를 만들고, 경계에서 1.0이 나올 때만 i로 클램프한다. 그래서 우리 RtWeekend.h에 별도의 random_int를 추가하지 않는다.이제 0~1 사이 값을 받아 회색을 만드는 텍스처를 만든다.
파일: Texture.h — 원서 Listing 35. make_shared 대신 멤버 Perlin을 값으로 보유.#include"Perlin.h"
class NoiseTexture : public Texture
{
public:
// CUDA: Perlin 생성자가 curandState를 받으므로 NoiseTexture도 받는다.
__device__ NoiseTexture(double scale, curandState* randState)
: mNoise(randState), mScale(scale) {}
__device__ Color Value(double u, double v, const Point3& p) const override
{
return Color(1, 1, 1) * mNoise.Noise(p); // (초기형) 회색 노이즈
}
private:
Perlin mNoise;
double mScale;
};
C++
복사
Listing 35: [Texture.h] 노이즈 텍스처
이 텍스처를 구 몇 개에 입힌다. 원서 Listing 36의 perlin_spheres() 장면을 우리는 CreateWorld 커널의 sceneId == 3 분기로 추가한다(앞 장에서 만든 장면 switch에 한 칸 더).
파일: kernel.cu (CreateWorld 내부) — 원서 Listing 36.else // sceneId == 3
{
// perlin_spheres: 두 Lambertian이 같은 NoiseTexture를 공유. scale=4.
// NoiseTexture 생성자가 localRandState로 격자 벡터/순열을 디바이스에서 만든다.
Texture* pertext = new NoiseTexture(4.0, &localRandState);
list[i++] = new Sphere(Vector3(0, -1000, 0), 1000, new Lambertian(pertext));
list[i++] = new Sphere(Vector3(0, 2, 0), 2, new Lambertian(pertext));
lookfrom = Vector3(13, 2, 3); vfov = 20.0; aperture = 0.0;
}
C++
복사
// main()
int sceneId = 3; // 0: 체커바닥 / 1: 체커구 / 2: 지구 / 3: 펄린(대리석)
C++
복사
Listing 36: [kernel.cu] 펄린 텍스처 구 두 개로 구성된 장면
해싱은 기대대로 잘 섞인다:

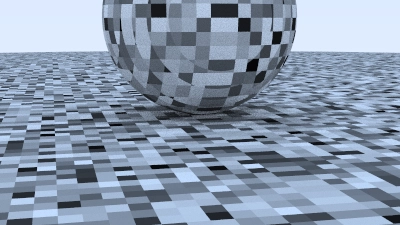

이미지 9: 해시된 랜덤 텍스처
결과 부드럽게 만들기 (Smoothing)
부드럽게 만들려면 삼선형 보간(trilinear interpolation) 을 쓴다. noise()가 둘러싼 8개 격자 값을 가져와 보간한다.
파일: Perlin.h — 원서 Listing 37.__device__ double Noise(const Point3& p) const
{
double u = p.X() - floor(p.X());
double v = p.Y() - floor(p.Y());
double w = p.Z() - floor(p.Z());
int i = int(floor(p.X()));
int j = int(floor(p.Y()));
int k = int(floor(p.Z()));
double c[2][2][2];
for (int di = 0; di < 2; di++)
for (int dj = 0; dj < 2; dj++)
for (int dk = 0; dk < 2; dk++)
c[di][dj][dk] = mRandFloat[
mPermX[(i + di) & 255] ^
mPermY[(j + dj) & 255] ^
mPermZ[(k + dk) & 255]];
return TrilinearInterp(c, u, v, w);
}
__device__ static double TrilinearInterp(double c[2][2][2], double u, double v, double w)
{
double accum = 0.0;
for (int i = 0; i < 2; i++)
for (int j = 0; j < 2; j++)
for (int k = 0; k < 2; k++)
accum += (i*u + (1-i)*(1-u))
* (j*v + (1-j)*(1-v))
* (k*w + (1-k)*(1-w))
* c[i][j][k];
return accum;
}
C++
복사
Listing 37: [Perlin.h] 삼선형 보간을 적용한 펄린

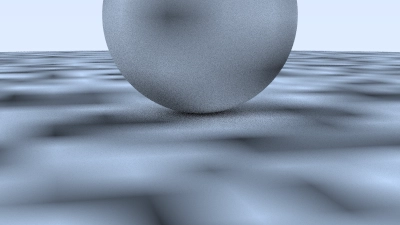

이미지 10: 삼선형 보간 펄린 텍스처
에르미트 스무딩 (Hermitian Smoothing)
보간은 더 나아졌지만 격자 무늬가 보인다. 일부는 색 선형 보간에서 생기는 지각적 아티팩트인 마하 밴드(Mach bands) 다. 표준 트릭은 에르미트 3차 곡선으로 보간을 둥글려 주는 것이다.
파일: Perlin.h — 원서 Listing 38. Noise()에서 u/v/w를 미리 가공한다.double u = p.X() - floor(p.X());
double v = p.Y() - floor(p.Y());
double w = p.Z() - floor(p.Z());
u = u*u*(3 - 2*u); // 에르미트 스무딩
v = v*v*(3 - 2*v);
w = w*w*(3 - 2*w);
C++
복사
Listing 38: [Perlin.h] 에르미트 스무딩을 적용한 펄린

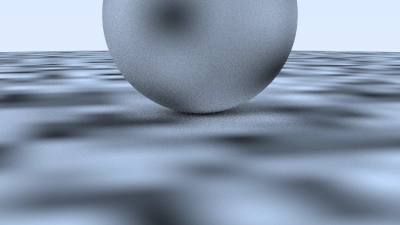

이미지 11: 삼선형 보간 + 스무딩
주파수 조정 (Tweaking The Frequency)
무늬가 다소 저주파다. 입력 점을 스케일해 더 빨리 변하게 만든다.
파일: Texture.h — 원서 Listing 39·40. mScale을 곱해 호출한다.__device__ Color Value(double u, double v, const Point3& p) const override
{
return Color(1, 1, 1) * mNoise.Noise(mScale * p);
}
C++
복사
pertext를 new NoiseTexture(4.0, &localRandState)로 만들면(위 Listing 36) scale=4가 적용된다.

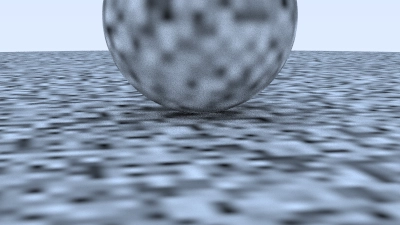

이미지 12: 고주파 펄린 텍스처
격자 점에 무작위 벡터 사용하기
아직 약간 블록처럼 보이는 이유는 패턴의 최솟/최댓값이 항상 정수 격자 위에 정확히 떨어지기 때문이다. 켄 펄린의 기발한 트릭은 격자 점에 단순 float 대신 무작위 단위 벡터를 놓고, 내적(dot product) 으로 최솟/최댓값을 격자에서 벗어나게 하는 것이다. 그래서 randfloat 를 randvec(단위 벡터)로 바꾼다.
파일: Perlin.h — 원서 Listing 41·42. 우리는 처음부터 이 최종형으로 작성했다(mRandVec).// 생성자: 격자마다 무작위 "단위 벡터"
for (int i = 0; i < POINT_COUNT; i++)
mRandVec[i] = UnitVector(RandomVector(randState, -1.0, 1.0));
// [min,max]^3 안의 랜덤 벡터 (균일일 필요 없음). 원서 vec3::random(-1,1) 대응.
__device__ static Vector3 RandomVector(curandState* s, double min, double max)
{
double range = max - min;
return Vector3(min + range*curand_uniform(s),
min + range*curand_uniform(s),
min + range*curand_uniform(s));
}
C++
복사
Noise()는 이제 double c[2][2][2] 대신 Vector3 c[2][2][2]를 모아 PerlinInterp로 보간한다.
파일: Perlin.h — 원서 Listing 43.__device__ static double PerlinInterp(const Vector3 c[2][2][2], double u, double v, double w)
{
double uu = u*u*(3 - 2*u);
double vv = v*v*(3 - 2*v);
double ww = w*w*(3 - 2*w);
double accum = 0.0;
for (int i = 0; i < 2; i++)
for (int j = 0; j < 2; j++)
for (int k = 0; k < 2; k++)
{
Vector3 weightV(u - i, v - j, w - k);
accum += (i*uu + (1-i)*(1-uu))
* (j*vv + (1-j)*(1-vv))
* (k*ww + (1-k)*(1-ww))
* Dot(c[i][j][k], weightV);
}
return accum;
}
C++
복사
Listing 41·42·43: [Perlin.h] 무작위 단위 벡터 + 격자 벡터 보간
펄린 보간의 출력은 음수가 될 수 있다. 이 값이 감마 보정 함수(양수만 기대)로 가면 곤란하므로, [-1,1] 을 [0,1] 로 매핑한다.
파일: Texture.h — 원서 Listing 44.__device__ Color Value(double u, double v, const Point3& p) const override
{
return Color(1, 1, 1) * 0.5 * (1.0 + mNoise.Noise(mScale * p));
}
C++
복사
Listing 44: [Texture.h] [-1,1] → [0,1] 매핑

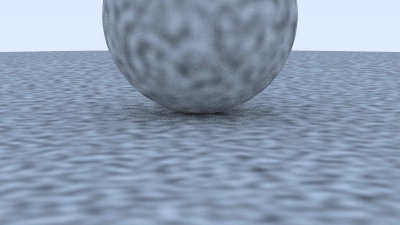

이미지 13: 정수에서 벗어난 펄린 텍스처
난류 (Turbulence)
여러 주파수를 합산한 복합 노이즈를 흔히 난류(turbulence) 라 부른다. 노이즈를 주파수를 2배씩 올리며 가중 합산한다.
파일: Perlin.h — 원서 Listing 45.__device__ double Turb(const Point3& p, int depth) const
{
double accum = 0.0;
Point3 tempP = p;
double weight = 1.0;
for (int i = 0; i < depth; i++)
{
accum += weight * Noise(tempP);
weight *= 0.5;
tempP *= 2.0; // Vec3::operator*=(double) 사용
}
return fabs(accum);
}
C++
복사
Listing 45: [Perlin.h] 난류 함수
파일: Texture.h — 원서 Listing 46. 난류를 직접 쓰면 위장막 같은 무늬가 된다.__device__ Color Value(double u, double v, const Point3& p) const override
{
return Color(1, 1, 1) * mNoise.Turb(p, 7);
}
C++
복사
Listing 46: [Texture.h] 난류를 적용한 노이즈 텍스처

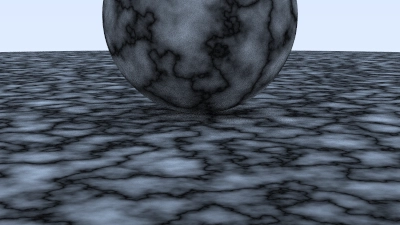

이미지 14: 난류가 적용된 펄린 텍스처
위상 조정 — 대리석 (Adjusting the Phase)
보통 난류는 간접적으로 쓴다. 절차적 솔리드 텍스처의 “헬로 월드”는 단순한 대리석(marble) 무늬다. 색을 sin 함수에 비례시키고, 난류로 그 위상(phase) 을 흔들어 줄무늬가 물결치게 만든다. 이것이 우리 프로젝트에 실제로 적용한 최종형이다.
파일: Texture.h — 원서 Listing 47.__device__ Color Value(double u, double v, const Point3& p) const override
{
// 대리석: color(.5,.5,.5) * (1 + sin(scale*z + 10*turb(p,7)))
return Color(0.5, 0.5, 0.5)
* (1.0 + sin(mScale * p.Z() + 10.0 * mNoise.Turb(p, 7)));
}
C++
복사
Listing 47: [Texture.h] 대리석 무늬 노이즈 텍스처

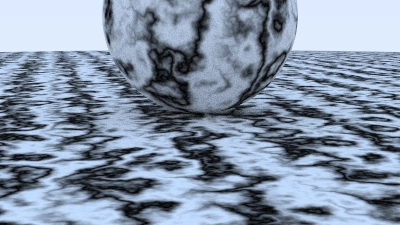

이미지 15: 펄린 노이즈, 대리석 질감
단계 전환은 한 줄: 위 Value의 반환식만 바꾸면 챕터의 각 단계(부드러운 노이즈 / 난류 직접 / 대리석)를 오갈 수 있다. 우리 Texture.h에는 최종형(대리석)을 기본으로 두고, 나머지 두 형태를 주석으로 함께 남겨 두었다.결과 & 검증
•
빌드/실행 확인: VS2022 + CUDA 12.9로 컴파일·링크·실행 성공. (커맨드라인 nvcc는 VS2026 환경에서 cudafe++가 죽는 별개 이슈가 있으니, VS2022 솔루션으로 빌드해야 한다.)
•
디바이스 RNG: 격자 벡터/순열이 curand로 디바이스에서 채워지므로, 월드를 GPU에서 만드는 우리 구조와 자연스럽게 맞물린다.
•
객체 크기: Perlin은 256개 벡터 + 3×256개 정수(약 9KB)를 멤버로 갖는다. 디바이스 new로 할당되며 기본 디바이스 힙(8MB)에 충분하다. 두 구가 하나의 NoiseTexture를 공유하므로 Perlin은 한 번만 만들어진다.
•
호환성: 앞 장의 장면 switch에 sceneId == 3만 추가했고, 텍스처/BVH/모션블러 파이프라인과 그대로 호환된다.
변경 파일 요약
원서 Listing | 우리 파일 | 메모 |
34, 37, 38, 41, 42, 43, 45 | Perlin.h (신규) | Perlin 클래스. random_int→curand, 보간/스무딩/난류 |
35, 39, 44, 46, 47 | Texture.h | NoiseTexture 추가. 생성자가 curandState 보유, 기본은 대리석 |
36, 40 | kernel.cu | sceneId == 3(perlin_spheres) 분기 + main sceneId |
17 (random_int) | — | 미사용. curand_uniform으로 대체 |
CUDA 적용에서 꼭 기억할 3가지
1.
격자 데이터는 디바이스에서 curand로: 호스트 random_double/random_int 대신, Perlin 생성자가 curandState*를 받아 단위 벡터와 순열을 디바이스에서 만든다.
2.
random_int(0,i) 대체: int(curand_uniform * (i+1)) + 경계 클램프로 [0,i] 정수를 얻는다.
3.
노이즈 자체는 순수 디바이스 수학: floor/sin/fabs/Dot만 쓰므로 보간·난류·대리석은 원서와 동일하게 포팅된다. 단계 전환은 NoiseTexture::Value의 반환식 한 줄.
```
