Ray Tracing: The Next Week 마지막 장(A Scene Testing All New Features)을 우리 CUDA + 레이트레이싱 프로젝트에 맞춰 옮긴 문서.
설명 본문은 원서 원문을 그대로 싣고(영문 + 국문), 코드만 우리 프레임워크(GPU 디바이스 코드)에 맞춰 바꿔 적었다. 실제로 VS2022 + CUDA 12.9로 빌드·실행해 최종 장면을 확인했다.
원문 (Original Text)
Let’s put it all together, with a big thin mist covering everything, and a blue subsurface reflection sphere (we didn’t implement that explicitly, but a volume inside a dielectric is what a subsurface material is). The biggest limitation left in the renderer is no shadow rays, but that is why we get caustics and subsurface for free. It’s a double-edged design decision.
이제 모든 요소를 통합해 보겠습니다. 전체를 덮는 크고 얇은 안개와 청색의 표면 하부 반사 구 (이를 명시적으로 구현하지는 않았지만, 유전체 내부의 부피가 바로 표면 하부 재질입니다) 를 추가합니다. 현재 렌더러에서 남은 가장 큰 제한 사항은 섀도 레이를 지원하지 않는다는 점이지만, 이로 인해 코스틱스와 표면 하부 효과를 무료로 얻을 수 있습니다. 이는 양날의 검과 같은 설계 결정입니다.
Also note that we’ll parameterize this final scene to support a lower quality render for quick testing.
또한 빠른 테스트를 위해 낮은 품질의 렌더링을 지원하도록 이 최종 장면을 매개변수화할 것임을 유의하시기 바랍니다.
원서 코드 (Listing 74)
원서의 final_scene() 원본은 다음과 같다(참고용 원문).
void final_scene(int image_width, int samples_per_pixel, int max_depth) {
hittable_list boxes1;
auto ground = make_shared<lambertian>(color(0.48, 0.83, 0.53));
int boxes_per_side = 20;
for (int i = 0; i < boxes_per_side; i++) {
for (int j = 0; j < boxes_per_side; j++) {
auto w = 100.0;
auto x0 = -1000.0 + i*w;
auto z0 = -1000.0 + j*w;
auto y0 = 0.0;
auto x1 = x0 + w;
auto y1 = random_double(1,101);
auto z1 = z0 + w;
boxes1.add(box(point3(x0,y0,z0), point3(x1,y1,z1), ground));
}
}
hittable_list world;
world.add(make_shared<bvh_node>(boxes1));
auto light = make_shared<diffuse_light>(color(7, 7, 7));
world.add(make_shared<quad>(point3(123,554,147), vec3(300,0,0), vec3(0,0,265), light));
auto center1 = point3(400, 400, 200);
auto center2 = center1 + vec3(30,0,0);
auto sphere_material = make_shared<lambertian>(color(0.7, 0.3, 0.1));
world.add(make_shared<sphere>(center1, center2, 50, sphere_material));
world.add(make_shared<sphere>(point3(260, 150, 45), 50, make_shared<dielectric>(1.5)));
world.add(make_shared<sphere>(
point3(0, 150, 145), 50, make_shared<metal>(color(0.8, 0.8, 0.9), 1.0)));
auto boundary = make_shared<sphere>(point3(360,150,145), 70, make_shared<dielectric>(1.5));
world.add(boundary);
world.add(make_shared<constant_medium>(boundary, 0.2, color(0.2, 0.4, 0.9)));
boundary = make_shared<sphere>(point3(0,0,0), 5000, make_shared<dielectric>(1.5));
world.add(make_shared<constant_medium>(boundary, .0001, color(1,1,1)));
auto emat = make_shared<lambertian>(make_shared<image_texture>("earthmap.jpg"));
world.add(make_shared<sphere>(point3(400,200,400), 100, emat));
auto pertext = make_shared<noise_texture>(0.2);
world.add(make_shared<sphere>(point3(220,280,300), 80, make_shared<lambertian>(pertext)));
hittable_list boxes2;
auto white = make_shared<lambertian>(color(.73, .73, .73));
int ns = 1000;
for (int j = 0; j < ns; j++) {
boxes2.add(make_shared<sphere>(point3::random(0,165), 10, white));
}
world.add(make_shared<translate>(
make_shared<rotate_y>(
make_shared<bvh_node>(boxes2), 15),
vec3(-100,270,395)));
camera cam;
cam.aspect_ratio = 1.0;
cam.image_width = image_width;
cam.samples_per_pixel = samples_per_pixel;
cam.max_depth = max_depth;
cam.background = color(0,0,0);
cam.vfov = 40;
cam.lookfrom = point3(478, 278, -600);
cam.lookat = point3(278, 278, 0);
cam.vup = vec3(0,1,0);
cam.defocus_angle = 0;
cam.render(world);
}
int main() {
switch (9) {
case 1: bouncing_spheres(); break;
...
case 8: cornell_smoke(); break;
case 9: final_scene(800, 10000, 40); break;
default: final_scene(400, 250, 4); break;
}
}
C++
복사
Listing 74: [main.cc] Final scene
Running it with 10,000 rays per pixel (sweet dreams) yields:
픽셀당 10,000 개의 광선으로 실행하면 (행운을 빕니다) 다음과 같은 결과가 나옵니다:
Image 23: Final scene
CUDA 적용판 (kernel.cu, sceneId == 9)
원서 final_scene()를 우리 CreateWorld 커널의 sceneId == 9 분기로 옮겼다. 기능·배치·좌표·색은 원서와 동일하고, 달라진 부분은 모두 아래 “CUDA 적용 메모” 에 정리했다.
else // sceneId == 9, final_scene
{
// 바닥: 20x20 = 400개, 높이가 랜덤인 상자 (원서 boxes1)
Material* ground = new Lambertian(Color(0.48, 0.83, 0.53));
const int boxesPerSide = 20;
for (int bi = 0; bi < boxesPerSide; bi++)
for (int bj = 0; bj < boxesPerSide; bj++)
{
double w = 100.0;
double x0 = -1000.0 + bi * w;
double z0 = -1000.0 + bj * w;
double x1 = x0 + w;
double y1 = 1.0 + 100.0 * RND; // random_double(1,101)
double z1 = z0 + w;
list[i++] = MakeBox(Point3(x0, 0.0, z0), Point3(x1, y1, z1), ground);
}
// 광원
Material* light = new DiffuseLight(Color(7, 7, 7));
list[i++] = new Quad(Vector3(123, 554, 147), Vector3(300, 0, 0), Vector3(0, 0, 265), light);
// 모션 블러 구 (center1 → center2)
Material* sphereMaterial = new Lambertian(Color(0.7, 0.3, 0.1));
list[i++] = new MovingSphere(
Point3(400, 400, 200), Point3(430, 400, 200), 0.0, 1.0, 50.0, sphereMaterial);
// 유리 구 + 금속 구
list[i++] = new Sphere(Point3(260, 150, 45), 50.0, new Dielectric(1.5));
list[i++] = new Sphere(Point3(0, 150, 145), 50.0, new Metal(Color(0.8, 0.8, 0.9), 1.0));
// 청색 표면하부 산란 구: 유리 경계 + 내부 볼륨 (구를 2개 만든다 — CUDA 메모 참고)
list[i++] = new Sphere(Point3(360, 150, 145), 70.0, new Dielectric(1.5));
Hittable* blueBoundary = new Sphere(Point3(360, 150, 145), 70.0, new Dielectric(1.5));
list[i++] = new ConstantMedium(blueBoundary, 0.2, Color(0.2, 0.4, 0.9));
// 전체를 덮는 얇은 안개: 거대한(반지름 5000) 유리 구 경계 + 매우 옅은 볼륨
Hittable* mistBoundary = new Sphere(Point3(0, 0, 0), 5000.0, new Dielectric(1.5));
list[i++] = new ConstantMedium(mistBoundary, 0.0001, Color(1, 1, 1));
// 지구 이미지 텍스처 구 (earthmap.jpg)
Texture* earthTex = new ImageTexture(earthData, earthW, earthH);
list[i++] = new Sphere(Point3(400, 200, 400), 100.0, new Lambertian(earthTex));
// 펄린 노이즈 구
Texture* pertext = new NoiseTexture(0.2, &localRandState);
list[i++] = new Sphere(Point3(220, 280, 300), 80.0, new Lambertian(pertext));
// 1000개의 작은 흰 구 클러스터 → 15° 회전 + 이동
Material* white = new Lambertian(Color(0.73, 0.73, 0.73));
const int ns = 1000;
Hittable** boxes2 = new Hittable*[ns];
for (int s = 0; s < ns; s++)
{
Point3 c(165.0 * RND, 165.0 * RND, 165.0 * RND); // point3::random(0,165)
boxes2[s] = new Sphere(c, 10.0, white);
}
Hittable* cluster = new HittableList(boxes2, ns, true); // 1000개 구를 소유
cluster = new RotateY(cluster, 15.0);
cluster = new Translate(cluster, Vector3(-100, 270, 395));
list[i++] = cluster;
background = Color(0, 0, 0);
lookfrom = Vector3(478, 278, -600); lookat = Vector3(278, 278, 0); vfov = 40.0;
shutterOpen = 0.0; shutterClose = 1.0; // 모션 블러 셔터 구간
}
C++
복사
CUDA 적용 메모
원서(CPU, shared_ptr + hittable_list + STL)와 달라진 점만 모았다.
1.
random_double / point3::random → RND 매크로final_scene의 무작위 값들은 호스트 random_double을 쓴다. 우리는 CreateWorld 안에서 단일 스레드 cuRAND(localRandState)를 쓰는 #define RND (curand_uniform(&localRandState))로 바꾼다.
•
random_double(1,101) → 1.0 + 100.0 * RND
•
point3::random(0,165) → Point3(165*RND, 165*RND, 165*RND)
2.
box() / bvh_node / 인스턴스 → 우리 프리미티브box(...) → MakeBox(...)([[2권_8장_인스턴스]]), rotate_y/translate → RotateY/Translate, 이동 구는 MovingSphere. 바닥의 400개 상자는 원서가 bvh_node(boxes1) 하나로 묶지만, 우리는 400개를 그대로 list[]에 넣고 메인 BVH가 함께 묶는다(별도 sub-BVH 불필요, 오히려 통합되어 더 단순하다).
3.
청색 표면하부 구 — 구를 2개 만든다 (더블 프리 회피)
원서는 같은 boundary 구 포인터를 “보이는 유리”와 “볼륨의 경계” 양쪽에 공유한다(shared_ptr라 안전).auto boundary = make_shared<sphere>(point3(360,150,145), 70, make_shared<dielectric>(1.5));
world.add(boundary); // 보이는 유리
world.add(make_shared<constant_medium>(boundary, 0.2, ...)); // 같은 포인터 공유
C++
복사
우리의 raw 포인터 모델에서는 ConstantMedium이 경계를 delete하므로, 같은 포인터를 list[]에도 넣으면 더블 프리가 난다. 그래서 좌표·반지름이 같은 구를 2개 만든다(하나는 보이는 유리, 하나는 볼륨 전용 경계). 화면 결과는 동일하다.
4.
1000개 구 클러스터 — sub-BVH 대신 “소유 HittableList”
원서는 translate(rotate_y(bvh_node(boxes2), 15), ...)로 1000개 구의 sub-BVH를 만든다. 그런데 우리 Translate/RotateY는 소멸자에서 자식을 delete 한다([[2권_8장_인스턴스]]). 이게 BVH 노드 레지스트리 해제(bvhNodes[])와 충돌해 더블 프리가 난다. 그래서 클러스터는 6개 면 상자(MakeBox)와 같은 “소유 HittableList”(bOwns=true) 로 묶는다.
•
해제: FreeWorld가 최상위 Translate만 delete → RotateY → HittableList(소유) → 1000 Sphere 연쇄 해제(누수/더블 프리 없음).
•
성능: 메인 BVH가 이 그룹의 경계 상자로 컬링하므로, 그룹 bbox에 들어온 레이만 1000개를 선형 검사한다(아래 성능 메모 참고).
5.
이미지 텍스처(earthmap.jpg) 는 호스트(RtwImage)가 디코딩해 디바이스로 올린 버퍼를 ImageTexture가 인덱싱한다([[2권_4장_텍스처매핑]]). main()의 업로드 조건을 sceneId == 2 || sceneId == 9로 넓혔다. 파일이 없으면 청록색으로 표시된다.
6.
거대한 안개 경계 구(반지름 5000) 는 원점 중심이라 카메라가 그 내부에 있다. ConstantMedium::Hit의 “레이 시작점이 매질 내부” 경로(rec1.t < 0 → 0)가 이를 처리한다([[2권_9장_볼륨]]). 이 볼륨의 경계 상자는 장면 전체를 덮어 BVH로 컬링되지 않으므로 모든 레이가 한 번씩 이 매질을 검사한다(연산은 가볍다).
7.
품질 매개변수화 → numSamples
원서는 final_scene(image_width, samples_per_pixel, max_depth)로 품질을 인자화한다(고품질 (800, 10000, 40), 빠른 테스트 (400, 250, 4)). 우리는 해상도(1440×720)·최대 바운스(RayColor 루프 50)는 고정이고, 샘플 수만 main()에서 장면별로 정한다. 최종 장면(9)은 무거워 100 spp로 둔다(원서의 10000은 GPU에서도 매우 오래 걸린다).
성능 메모 (측정값): 1440×720 / 100 spp 기준 약 256초(VS2022 + CUDA 12.9, Debug). 1000개 구 클러스터의 선형 검사와 볼륨 산란이 주요 비용이다. 샘플을 올리면 노이즈가 줄지만 시간이 비례해 늘어난다.결과 & 검증

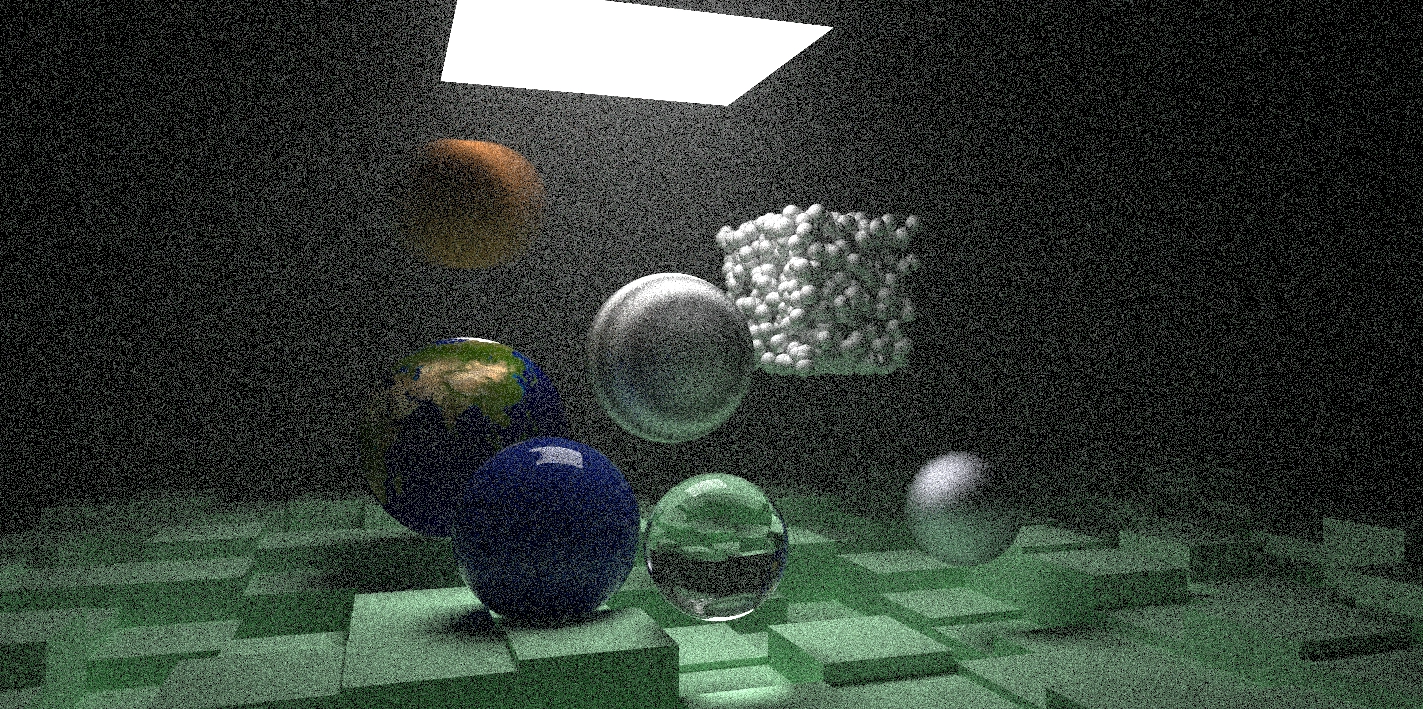

VS2022 + CUDA 12.9로 컴파일·링크·실행 성공(1440×720, 100 spp, 약 256초). 원서 Image 23과 동일한 구도로, 다음 요소가 모두 한 장면에 나타나는 것을 확인했다:
•
높이가 랜덤인 녹색 바닥 상자 400개(MakeBox)
•
천장 사각형 광원(Quad + DiffuseLight)
•
모션 블러 구(MovingSphere)
•
유리/금속 구(Dielectric/Metal)
•
청색 표면하부 산란 구(유리 경계 + ConstantMedium)
•
전체를 덮는 얇은 안개(반지름 5000 볼륨)
•
지구 이미지 텍스처 구(ImageTexture) + 펄린 노이즈 구(NoiseTexture)
•
1000개 작은 구 클러스터(소유 HittableList → RotateY → Translate)
변경 파일 요약
원서 Listing | 우리 파일 | 메모 |
74 | kernel.cu (scene 9) | final_scene을 CreateWorld의 sceneId == 9로 이식 |
— | kernel.cu (main) | sceneId = 9 기본값, numSamples(9→100), earthmap 업로드 조건에 9 추가, maxHittables=512 |
이 장은 새 클래스 없이 앞 장들(텍스처·펄린·사각형·조명·인스턴스·볼륨·모션 블러)에서 만든 프리미티브를 한 장면에 모은 통합 장면이다. CUDA 적용에서 새로 신경 쓸 점은 포인터 공유로 인한 더블 프리(청색 구·1000 구 클러스터)뿐이며, 둘 다 “구를 2개 만들기 / 소유 HittableList로 묶기”로 해결했다.
CUDA 적용에서 꼭 기억할 3가지
1.
무작위 값은 RND 매크로로: random_double/point3::random을 CreateWorld의 단일 스레드 cuRAND(RND)로 바꾼다.
2.
포인터 공유 = 더블 프리 주의: 청색 표면하부 구는 경계를 공유하지 말고 2개 만들고, 1000 구 클러스터는 sub-BVH 대신 소유 HittableList로 묶는다.
3.
품질은 numSamples로 매개변수화: 최종 장면은 무거우니 100 spp로 시작하고, 노이즈가 거슬리면 샘플을 올린다(원서 10000은 GPU에서도 매우 느리다).
```
