Mixture Densities (혼합 밀도)

Ray Tracing: The Rest of Your Life 10장을 우리 CUDA + 레이트레이싱 프로젝트 기준으로 정리한 문서. 원서의 논지를 빠짐없이 따라가되 설명은 우리 말로 다시 썼고, 코드는 전부 우리 GPU 코드다.
원서: Ray Tracing: The Rest of Your Life (v4.0.2) · 커밋 a82fddc

 이 장에서 CUDA 때문에 달라지는 큰 그림
PDF를 클래스로 묶는다(Pdf.h). 원서는 바운스마다 make_shared로 PDF를 만들지만, GPU에서 바운스마다 디바이스 new를 하면 매우 느리고 힙도 금방 바닥난다. 그래서 전부 스택에 만드는 작은 값 타입으로 쓴다.
Hittable에 PdfValue/Random을 추가하고 Quad가 구현한다. 9장에서 손으로 적던 광원 밀도 식이 사각형 안으로 들어간다.
RayColor는 광원 PDF와 표면 PDF를 반반 섞어 방향을 뽑는다. 노이즈(9장)와 밝기(8장)를 동시에 잡는다.
혼합 PDF가 드러낸 에너지 버그를 하나 잡았다(그림이 6배 밝아졌다).
결과: 961 spp에서 뒷벽 노이즈 17.19 → 12.57, 시간 40.9초 → 9.9초.

이 장의 목표

지금까지 우리는 두 종류의 PDF를 써 왔다.

•

cos⁡θ\cos\thetacosθ 에 딸린 PDF — 표면이 빛을 어느 방향으로 보내는지 (7·8장)

•

광원 샘플링에 딸린 PDF — 광원이 어느 방향에 있는지 (9장)

각각은 장단점이 분명했다. 표면 PDF만 쓰면 밝기는 맞지만 노이즈가 심하고, 광원 PDF만 쓰면 매끈하지만 간접광이 빠져 어둡다. 이 장의 목표는 단 하나다 — 둘을 합친 PDF를 만드는 것.

왜 PDF를 클래스로 묶나

PDF는 이미 코드 곳곳에서 쓰이고 있다. 이쯤에서 쓰는 방식을 표준화할 때가 됐다. 지금까지 우리에게 PDF란 "방향을 받아 그 방향의 밀도를 돌려주는 함수"였고, 그 값은 늘 셋 중 하나였다 —

1/4\pi

(구 전체 균일),

1/2\pi

(반구 균일),

\cos\theta/\pi

(코사인 가중).

문제는 6장에서 확인한 규칙이다 — 뽑은 분포와 나눈 밀도가 다르면 편향된다. 실제로 몇몇 실험에서 우리는 PDF의 분포와 다른 분포로 방향을 뽑았고, 그때마다 결과가 어긋났다. 일반적으로 무작위 방향의 분포를 알고 있다면 PDF도 같은 분포를 써야 하고, 그래야 수렴도 가장 빠르다. 그런데 지금까지 “방향을 뽑는 코드”와 “밀도를 구하는 식”은 여기저기 흩어져 있었다(재질 안, RayColor 안, 9장의 하드코딩 블록 안). 둘은 항상 한 쌍이어야 하니 한 클래스로 묶는다. PDF 하나가 할 일은 두 가지다.

Generate — 자기 분포대로 무작위 방향을 하나 만든다.

Value — 그 방향에 해당하는 밀도 값을 돌려준다.

표면 PDF와 광원 PDF는 내부 구현이 전혀 다르지만 인터페이스는 같다 — 클래스 계층이 발명된 이유가 바로 이것이다. 추상 클래스에 무엇을 넣을지는 늘 애매한데, 원서의 방침은 "욕심내지 말고 최소한의 인터페이스로 시작해 보고, 부족하면 그때 늘린다"이다. 우리도 위 두 함수만 두고 시작한다.

 파일: Pdf.h (신규) — 원서 Listing class-pdf 외 4종에 대응

class Pdf
{
public:
    __device__ virtual ~Pdf() {}
    __device__ virtual double Value(const Vector3& direction) const = 0;
    __device__ virtual Vector3 Generate(curandState* randState) const = 0;
};

// 법선 기준 cos(theta)/pi (Lambertian, 8장의 ONB + 역변환 샘플링)
class CosinePdf : public Pdf
{
public:
    __device__ CosinePdf(const Vector3& w) : mUvw(w) {}

    __device__ double Value(const Vector3& direction) const override
    {
        double cosTheta = Dot(UnitVector(direction), mUvw.W());
        return (cosTheta <= 0.0) ? 0.0 : cosTheta / kPi;
    }

    __device__ Vector3 Generate(curandState* randState) const override
    {
        return mUvw.Transform(RandomCosineDirection(randState));
    }

private:
    Onb mUvw;
};

// 두 PDF를 반반 섞은 분포
class MixturePdf : public Pdf
{
public:
    __device__ MixturePdf(const Pdf* p0, const Pdf* p1) { mPdf[0] = p0; mPdf[1] = p1; }

    __device__ double Value(const Vector3& direction) const override
    {
        return 0.5 * mPdf[0]->Value(direction) + 0.5 * mPdf[1]->Value(direction);
    }

    __device__ Vector3 Generate(curandState* randState) const override
    {
        return (curand_uniform(randState) < 0.5f)
            ? mPdf[0]->Generate(randState)
            : mPdf[1]->Generate(randState);
    }

private:
    const Pdf* mPdf[2];
};
C++
복사

 CUDA 메모 — 힙을 쓰지 않는다: 원서는 make_shared<hittable_pdf>(...)처럼 바운스마다 힙에 PDF를 만든다. GPU에서는 그러면 안 된다(디바이스 new는 느리고, 커널 힙은 기본 8MB 정도라 수백만 스레드가 쓰면 금방 터진다). 우리는 RayColor 안에서 지역 변수로 만들고 MixturePdf에는 포인터만 넘긴다.

 MixturePdf::Value가 “어디서 나왔는지” 묻지 않는 이유: 같은 방향을 두 PDF가 모두 만들 수 있으므로 되짚을 필요가 없다(되짚는 것도 사실상 불가능하다). 혼합 분포의 밀도는 그냥 두 밀도의 가중 평균이다.

코사인 PDF로 바꿔 끼우기 (검산)

먼저 CosinePdf 하나만 RayColor에 꽂아 본다. 8장에서 직접 뽑던 코드와 정확히 같은 결과가 나와야 한다 — 계산이 재질에서 PDF 클래스로 올라갔을 뿐 분포는 바뀌지 않았기 때문이다. 실제로 같은 그림이 나왔고, 리팩터링이 안전했음을 확인했다.

이미지 9: 코사인 밀도 PDF를 쓴 코넬 박스 (원서)

Hittable에 샘플링 두 함수 추가

이제 광원 같은 Hittable을 향해 방향을 뽑아 보자. 그러려면 그 물체가 지금은 답할 수 없는 두 가지 질문에 답해야 한다 — "내 쪽 방향의 밀도가 얼마인가" 와 "내 위의 무작위 한 점은 어디인가".

모든 Hittable 하위 클래스에 이 둘을 구현해 넣을 수도 있지만, 그건 꽤 번거로운 일이다. 그래서 원서는 기본 클래스에 시시한 기본 구현 두 개를 둔다. 이러면 지금까지의 순수 추상 인터페이스가 깨지지만 일이 훨씬 줄어든다. 순수 추상을 유지하고 싶다면 하위 클래스 전부에 써 넣어도 된다.

 파일: Hittable.h — 원서 Listing hittable-plus2에 대응

// origin에서 direction 방향을 봤을 때의 밀도(입체각 기준). 샘플링 대상이 아니면 0.
__device__ virtual double PdfValue(
    const Point3& origin, const Vector3& direction, curandState* randState) const { return 0.0; }

// origin에서 이 물체 위의 무작위 한 점으로 향하는 벡터.
__device__ virtual Vector3 Random(const Point3& origin, curandState* randState) const
{
    return Vector3(1.0, 0.0, 0.0);
}
C++
복사

 CUDA 차이: 우리 Hit은 볼륨(2권 9장) 때문에 curandState*를 받는다. PdfValue가 내부에서 Hit을 부르므로 이 인자를 함께 넘겨야 한다. 원서에는 없는 인자다.

Quad가 이 둘을 구현한다. 9장에서 RayColor 안에 손으로 적었던 식이 그대로 옮겨 왔다.

 파일: Quad.h — 원서 Listing quad-pdf에 대응

__device__ double PdfValue(
    const Point3& origin, const Vector3& direction, curandState* randState) const override
{
    HitRecord rec;
    if (!this->Hit(Ray(origin, direction), 0.001, DBL_MAX, rec, randState))
        return 0.0;

    double distanceSquared = rec.T * rec.T * direction.LengthSquared();
    double cosine = fabs(Dot(direction, rec.Normal) / direction.Length());
    if (cosine < 1e-8)
        return 0.0;

    return distanceSquared / (cosine * mArea);   // 9장의 거리^2 / (cos * 넓이)
}

__device__ Vector3 Random(const Point3& origin, curandState* randState) const override
{
    Point3 p = mQ + (double(curand_uniform(randState)) * mU)
                  + (double(curand_uniform(randState)) * mV);
    return p - origin;
}
C++
복사

넓이는 생성자에서 mArea = |u x v| 로 캐시해 둔다.

 왜 Quad만 구현하나: 우리가 중요도 샘플링하려는 대상이 광원이고, 지금 장면의 광원은 사각형 하나뿐이기 때문이다. 다른 모양의 광원을 쓰거나 광원이 아닌 물체를 샘플링하고 싶다면 그 클래스에도 같은 두 함수를 구현해야 한다(12장에서 Sphere와 HittableList에 실제로 추가한다).

이것만으로도 효과는 즉시 드러난다. 픽셀당 10 샘플이라는 아주 적은 수로도 그림의 형태가 잡힌다 — 8장 방식이라면 같은 샘플 수에서 알아보기 힘든 얼룩이었을 것이다.

이미지 10: 광원 Hittable을 샘플링, 픽셀당 10 샘플 (원서)

혼합 PDF 클래스

6장에서 잠깐 언급했듯이, 어떤 PDF들이든 선형으로 섞으면 그 결과도 PDF다. 가중치가 모두 양수이고 합이 정확히 1이기만 하면 된다.

\operatorname{pMixture}() = w_0 p_0() + w_1 p_1() + \ldots + w_{n-1} p_{n-1}(), \qquad 1 = w_0 + w_1 + \ldots + w_{n-1}

우리는 가장 단순한 경우, 즉 두 밀도의 산술 평균을 쓴다.

\operatorname{pMixture}(\omega_o) = \frac{1}{2}\operatorname{pSurface}(\omega_o) + \frac{1}{2}\operatorname{pLight}(\omega_o)

여기서 생각보다 까다로운 지점이 하나 있다. 방향을 생성하는 쪽은 쉽다 — 동전을 던져 둘 중 하나를 골라 그 PDF로 뽑으면 된다. 문제는 밀도 값을 구하는 쪽이다.

순진하게 생각하면 "이 방향은 광원 PDF가 만든 거니까 광원 PDF의 밀도를 쓰자"고 할 것 같은데, 그러면 안 된다. 이유는 두 가지다.

어느 PDF가 만들었는지 알아내기가 사실상 불가능하다. Generate가 어떤 난수를 썼는지 Value에 알려 줄 배관이 없고, 방향만 보고 역으로 추적하는 것은 악몽에 가깝다.

애초에 그럴 필요가 없다. 어떤 방향은 두 PDF 모두가 만들 수 있다. 예컨대 광원을 향하는 방향은 pLight⁡\operatorname{pLight}pLight 가 만들었을 수도, pSurface⁡\operatorname{pSurface}pSurface 가 만들었을 수도 있다. 혼합 분포에서 그 방향이 나올 밀도는 "둘 중 하나"가 아니라 두 밀도를 가중 평균한 값이다.

그래서 Value는 단순히 두 PDF의 밀도를 각각 구해 가중치를 곱해 더한다. 결과적으로 혼합 PDF 클래스는 놀랄 만큼 간단하다(위 MixturePdf 참고).

혼합 PDF를 RayColor에

광원 사각형은 CreateWorld에서 하나 더 만든다(월드에 넣지 않으므로 BVH나 화면에는 영향이 없다). 재질은 필요 없다 — 밀도 계산과 점 뽑기에만 쓰인다.

if (sceneId == 10)
{
    *lights = new Quad(Point3(213.0, 554.0, 227.0),
                       Vector3(130.0, 0.0, 0.0), Vector3(0.0, 0.0, 105.0), nullptr);
}
else
{
    *lights = nullptr;   // 1·2권 장면은 광원 샘플링을 쓰지 않는다
}
C++
복사

 파일: kernel.cu (RayColor) — 원서 Listing ray-color-mixture에 대응

if (bSampleLight && lights != nullptr && *lights != nullptr && pdfValue > 0.0)
{
	CosinePdf surfacePdf(rec.Normal);                  // 스택
	HittablePdf lightPdf(*lights, rec.P, randState);   // 스택
	MixturePdf mixedPdf(&lightPdf, &surfacePdf);       // 포인터만

	Vector3 direction = mixedPdf.Generate(randState);
	scattered = Ray(rec.P, direction, currentRay.Time());
	pdfValue = mixedPdf.Value(direction);

	// 밀도가 0인 방향(광원을 등지는 방향 등)은 기여를 계산할 수 없다.
	if (!(pdfValue > 0.0))
		return accumulated;
}
C++
복사

실제로 부딪힌 버그: 그림이 6배 밝아졌다

혼합 PDF를 넣고 처음 렌더했을 때 선형 평균 밝기가 0.0783 → 0.4656(약 6배)으로 폭발했다. 시간도 40.9초 → 15.8초로 짧아졌는데, 이는 경로가 이상하게 빨리 끝난다는 신호였다.

원인: 6장에서 만든 가중 분기가 이랬다.

if (scatteringPdf > 0.0 && pdfValue > 0.0) { /* f/p 가중 */ }
else                                       { throughput = throughput * attenuation; }
C++
복사

else는 원래 델타 분포 재질(금속·유리, pdf = 0)을 위한 것이었다. 그런데 혼합 PDF는 광원 쪽 방향을 뽑기 때문에, Lambertian 표면에서도 수평선 아래(표면 뒤쪽)를 향하는 방향이 나올 수 있다. 그런 샘플은 scatteringPdf == 0이고 기여도 0이어야 하는데, 위 코드에서는 else로 흘러가 감쇠만 곱한 채 레이가 계속 나아갔다. 바운스마다 없는 에너지가 더해진 것이다.

고침: 재질이 밀도를 알려준 경우(pdfValue > 0)에는 scatteringPdf == 0이면 경로를 끝낸다.

if (pdfValue > 0.0)
{
	if (!(scatteringPdf > 0.0))
		return accumulated;      // 이 방향으로는 산란하지 않는다 → 기여 0

	throughput = throughput * attenuation * (scatteringPdf / pdfValue);
}
else
{
	throughput = throughput * attenuation;   // 델타 분포(금속·유리)
}
C++
복사

고친 뒤 밝기가 기준값으로 돌아왔다(0.0764). 이 버그는 9장까지는 드러나지 않았다 — 그때는 방향을 뽑는 주체가 재질 자신이라 수평선 아래 방향이 나올 수 없었기 때문이다. 샘플링 분포를 바꾸면 "있을 수 없다고 가정했던 경우"가 생긴다는 교훈.

결과

이미지 11: 코사인과 광원 PDF의 혼합 밀도 (원서)

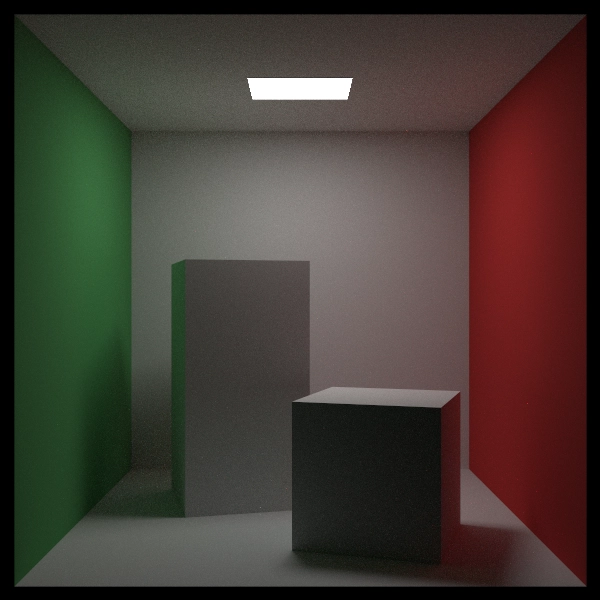

우리 렌더: 혼합 PDF, 961 spp

961 spp	선형 평균 밝기	뒷벽 표준편차	시간
8장 (표면 PDF만)	0.0783	17.19	40.9초
10장 (혼합 PDF)	0.0764	12.57	9.9초

•

노이즈가 27% 줄고 시간은 4배 빨라졌다(광원을 맞힌 경로가 즉시 끝나기 때문).

•

밝기 차이 2%는 편향이 아니라 측정 지표의 성질이다. 우리 "선형 평균"은 감마 인코딩된 픽셀을 제곱해 재므로 노이즈가 크면 평균이 부풀려진다. 실제로 (17.192−12.572)/2552≈0.0021(17.19^2 - 12.57^2)/255^2 \approx 0.0021(17.192−12.572)/2552≈0.0021 로, 관측된 차이 0.0019와 거의 같다.

같은 9 spp에서 세 방식을 비교하면 이 장의 의미가 분명해진다.

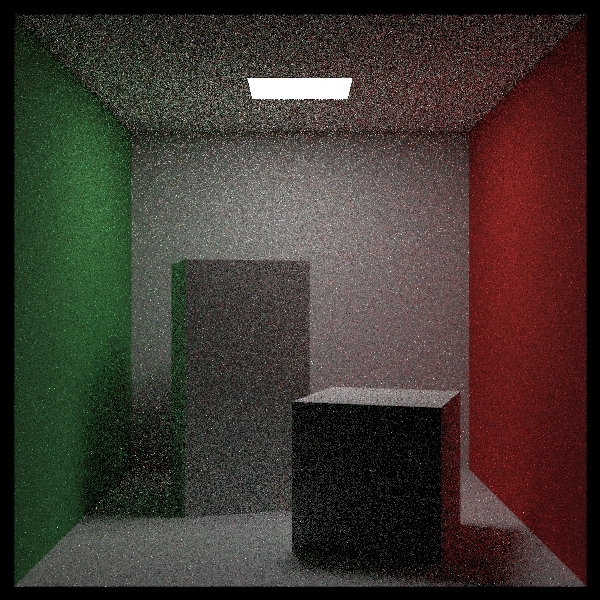

우리 렌더: 혼합 PDF, 9 spp

9 spp	선형 평균 밝기	뒷벽 표준편차	평가
광원 샘플링 없음 (8장 방식)	0.0683	90.5	밝기는 맞지만 노이즈가 심하다
광원만 샘플링 (9장 하드코딩)	0.0432	15.4	매끈하지만 어둡다(간접광 누락)
혼합 PDF (10장)	0.0763	26.5	밝기도 맞고 노이즈도 크게 줄었다

혼합 PDF 쪽이 벽 색이 물체에 번지는 색 번짐(color bleeding) 을 그대로 살리면서 노이즈만 줄인 것을 확인할 수 있다.

결과 & 검증

•

빌드/실행 확인: VS2022 + CUDA 12.9 Release로 컴파일·링크·실행 성공.

•

노이즈/속도: 961 spp에서 17.19 → 12.57, 40.9초 → 9.9초.

•

정확성: 9 spp에서도 961 spp와 같은 밝기(0.0763 vs 0.0764).

•

1·2권 장면: lights == nullptr이라 혼합 경로를 타지 않는다(기존과 동일).

변경 파일 요약

원서 Listing	우리 파일	메모
class-pdf 외 4종	Pdf.h (신규)	SpherePdf, CosinePdf, HittablePdf, MixturePdf — 전부 스택 값 타입
hittable-plus2	Hittable.h	PdfValue/Random 기본 구현(+ curandState* 인자)
quad-pdf	Quad.h	사각형의 밀도/점 뽑기, mArea 캐시
ray-color-mixture	kernel.cu (RayColor)	혼합 PDF로 방향 생성, 9장 하드코딩 제거
scene-density-mixture	kernel.cu (CreateWorld, main, FreeWorld)	광원 사각형 생성·전달·해제
—	kernel.cu (RayColor)	수평선 아래 방향의 기여를 0으로 (에너지 버그 수정)

CUDA 적용에서 꼭 기억할 3가지

PDF 객체는 스택에: 바운스마다 디바이스 new를 하면 느리고 힙도 터진다. 값 타입과 포인터 전달로 같은 설계를 GPU에서 그대로 쓸 수 있다.

샘플링 분포를 바꾸면 가정도 바뀐다: "수평선 아래 방향은 안 나온다"는 가정이 깨지면서 에너지 버그가 생겼다. 분포를 바꿀 때는 기여가 0이어야 하는 경우를 다시 점검하자.

밝기 지표의 함정: 감마 인코딩된 이미지의 제곱 평균은 노이즈가 클수록 커진다. 노이즈가 다른 두 렌더의 밝기를 비교할 때는 이 편향을 감안해야 한다.
