Ray Tracing: The Rest of Your Life 9장을 우리 CUDA + 레이트레이싱 프로젝트 기준으로 정리한 문서. 원서의 논지를 빠짐없이 따라가되 설명은 우리 말로 다시 썼고, 코드는 전부 우리 GPU 코드다.
원서: Ray Tracing: The Rest of Your Life (v4.0.2) · 커밋 aaa242f
이 장에서 CUDA 때문에 달라지는 큰 그림
1. RayColor에 “광원 위의 점으로 레이 보내기”를 넣는다. 광원 좌표를 코드에 박아 둔 임시 구현이라 3권 코넬 박스에서만 켜고(--nolightsample로 끌 수 있다) 1·2권 장면은 건드리지 않는다.
2. 9 spp에서 뒷벽 노이즈가 90.5 → 15.4로 떨어지고, 렌더 시간도 0.401초 → 0.025초로 줄었다(경로가 한 바운스에 끝나기 때문).
3. 대신 이 단계의 그림은 더 어둡다(선형 평균 0.0683 → 0.0432). 광원 방향만 샘플링해서 나머지 적분을 통째로 버렸기 때문이다. 10장의 혼합 PDF에서 되살린다.
4. Emitted가 입사 레이와 히트 정보를 받아 앞면에서만 빛난다 → 광원과 천장 사이 틈의 반짝임이 사라진다.왜 광원을 직접 샘플링하나
모든 방향에서 균일하게 샘플링하는 방식의 문제는 분명하다 — 광원이 다른 아무 방향보다 더 자주 뽑힐 이유가 없다는 것이다. 장면에서 빛을 주는 것은 광원뿐인데, 레이는 광원을 우연히 맞힐 때까지 아무 데나 돌아다닌다.
직접 조명을 구하는 고전적인 방법으로 섀도 레이(shadow ray) 가 있다. 하지만 원서는 그 대신 광원 쪽으로 레이를 더 많이 보내는 PDF를 쓴다. 이 선택에는 큰 장점이 있다 — 나중에 PDF만 바꾸면 광원이 아닌 어떤 방향으로든 레이를 더 보낼 수 있다(12장에서 유리 구 쪽으로 보낸다).
광원 쪽 방향을 고르는 것 자체는 아주 쉽다. 광원 위에서 아무 점이나 하나 뽑아 그쪽으로 레이를 보내면 된다. 문제는 그다음이다 — 렌더가 편향되지 않으려면 그 방향의 PDF 를 알아야 한다. 그게 얼마인지 구하는 것이 이 절의 일이다.
광원의 PDF 구하기
광원 위에서 점을 균일하게 뽑으면 면적 기준 밀도는 넓이 A에 대해 다. 그런데 우리가 실제로 적분하는 공간은 면적이 아니라 방향(입체각) 이다. 그러면 이 광원의 표면 전체는 단위 구에 투영했을 때 얼마만큼의 넓이를 차지할까? 다행히 둘 사이에는 간단한 대응 관계가 있다.
광원 위의 작은 조각 를 뽑을 확률은 이고, 단위 구 위의 작은 조각 를 뽑을 확률은 다. 광원의 작은 조각 가 단위 구에 투영되면
가 된다(는 광원 법선과 시선 사이 각). 같은 조각을 뽑을 확률은 어느 공간에서 재든 같아야 하므로 이고, 를 넣으면
가 양변에서 약분된 결과다. 멀수록(거리² 커짐) 밀도가 커지고, 비스듬히 볼수록(cos 작아짐) 커진다 — 둘 다 “그 방향으로 보이는 광원이 작아진다”는 뜻이니 직관과 맞는다.
그림 11: 광원 모양을 PDF로 투영하기
코드: 하드코딩 광원 샘플링
원서처럼 먼저 개념이 맞는지 확인하는 하드코딩 버전을 만든다. 재질이 정한 산란 방향을 버리고, 천장 광원 위의 무작위 점으로 레이를 보낸 뒤, 위에서 구한 밀도로 나눈다.
파일: kernel.cu (RayColor) — 원서 Listing ray-color-lights에 대응if (bSampleLight && pdfValue > 0.0)
{
// 광원 사각형 (x: 213~343, y: 554, z: 227~332) 위의 한 점
double lightX = 213.0 + 130.0 * curand_uniform(randState);
double lightZ = 227.0 + 105.0 * curand_uniform(randState);
Point3 onLight(lightX, 554.0, lightZ);
Vector3 toLight = onLight - rec.P;
double distanceSquared = toLight.LengthSquared();
toLight = UnitVector(toLight);
// 표면 뒤쪽에 있는 광원으로는 보낼 수 없다.
if (Dot(toLight, rec.Normal) < 0.0)
return accumulated;
double lightArea = (343.0 - 213.0) * (332.0 - 227.0);
double lightCosine = fabs(toLight.Y()); // 광원 법선은 y축
if (lightCosine < 0.000001)
return accumulated;
pdfValue = distanceSquared / (lightCosine * lightArea);
scattered = Ray(rec.P, toLight, currentRay.Time());
}
double scatteringPdf = rec.MaterialPtr->ScatteringPdf(currentRay, rec, scattered);
C++
복사
순서 주의: scattered를 광원 방향으로 바꾼 뒤에 ScatteringPdf를 계산해야 한다. 먼저 계산해 두면 옛 방향의 pScatter를 쓰게 되어 조용히 틀린 그림이 나온다.
1·2권 장면 보호: 이 코드는 scene 10의 광원 좌표를 그대로 박아 둔 것이라, bSampleLight 플래그로 3권 코넬 박스에서만 켠다(main에서 bSampleLight && bBook3Scene). 커널 인자 하나가 늘었을 뿐이라 다른 장면의 경로는 그대로다.결과: 같은 9 spp, 완전히 다른 그림
원서는 10 spp로 비교한다. 우리는 층화 격자 때문에 3×3 = 9 spp다.
이미지 7: 광원만 샘플링, 10 spp (원서)

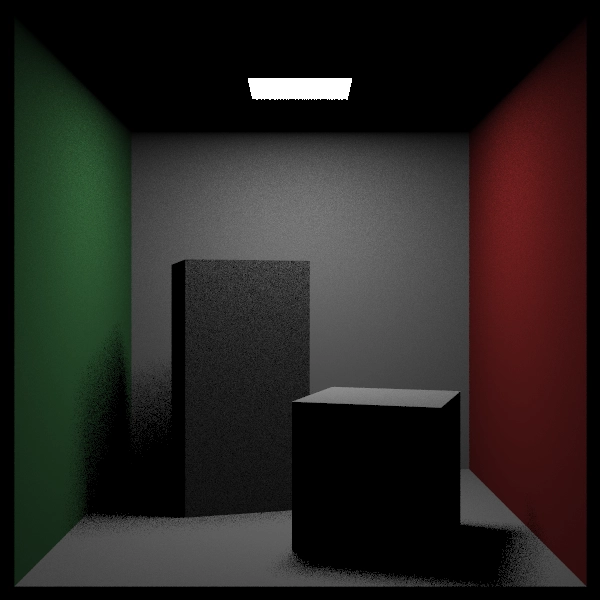

우리 렌더: 광원 직접 샘플링, 9 spp

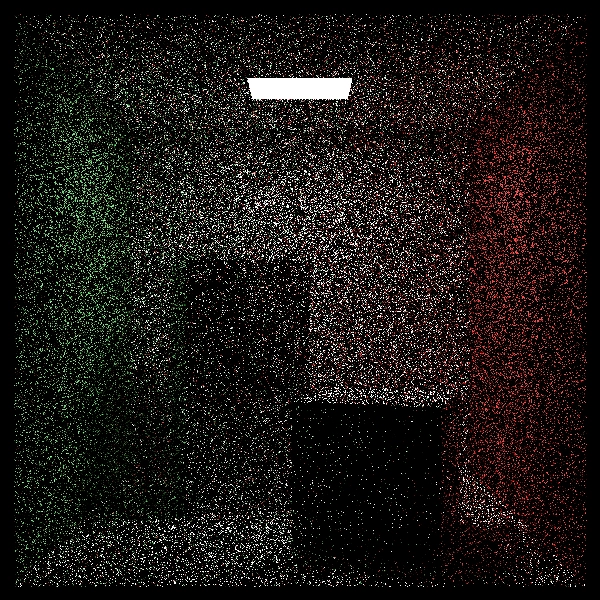

우리 렌더: 광원 샘플링 없음(--nolightsample), 같은 9 spp
9 spp 렌더 | 선형 평균 밝기 | 뒷벽 표준편차 | 시간 |
광원 직접 샘플링 | 0.0432 | 15.4 | 0.025초 |
광원 샘플링 없음 | 0.0683 | 90.5 | 0.401초 |
(참고) 8장 961 spp | 0.0783 | 17.2 | 40.9초 |
•
노이즈: 9 spp만으로 961 spp와 비슷한 매끄러움을 얻었다. 모든 산란 레이가 광원을 맞히니 “빛을 못 찾아 검게 남는 샘플”이 사라진다.
•
속도: 16배 빨라졌다. 광원을 맞히면 빛은 산란하지 않으므로 경로가 한 바운스에서 끝난다. GPU에서는 워프 안 모든 레인의 바운스 루프가 함께 짧아져 이득이 더 크다.
•
하지만 그림이 어둡다: 이 버전은 광원 방향만 샘플링하므로 사실상 직접광만 계산한다. 벽 색이 물체에 번지는 색 번짐(color bleeding)이 사라지고 그림자도 딱딱하다. 적분의 나머지(다른 방향에서 오는 간접광)를 통째로 버린 셈이라, 이대로는 정답이 아니다. 10장에서 표면 PDF와 광원 PDF를 섞어 둘 다 살린다.
단방향 광원 (Switching to Unidirectional Light)
원서 이미지 7에는 천장 광원 주변에 반짝이는 점들이 보인다. 광원 사각형이 y = 554, 천장이 y = 555라 그 사이의 좁은 틈이 있는데, 광원이 양면으로 빛나면 그 틈을 들여다본 레이가 광원의 뒷면을 보고 아주 밝은 값을 가져오기 때문이다.
파일: Material.h — 원서 Listing emitted-directional에 대응// 재질 기본 클래스: 광원이 "어느 면으로 빛을 내는지" 판단할 수 있도록 rayIn과 rec를 넘긴다.
__device__ virtual Color Emitted(
const Ray& rayIn, const HitRecord& rec, double u, double v, const Point3& p) const
{
return Color(0.0, 0.0, 0.0);
}
// DiffuseLight: 앞면에서만 방출
__device__ Color Emitted(
const Ray& rayIn, const HitRecord& rec, double u, double v, const Point3& p) const override
{
if (!rec.bFrontFace)
return Color(0.0, 0.0, 0.0);
return mTexture->Value(u, v, p);
}
C++
복사

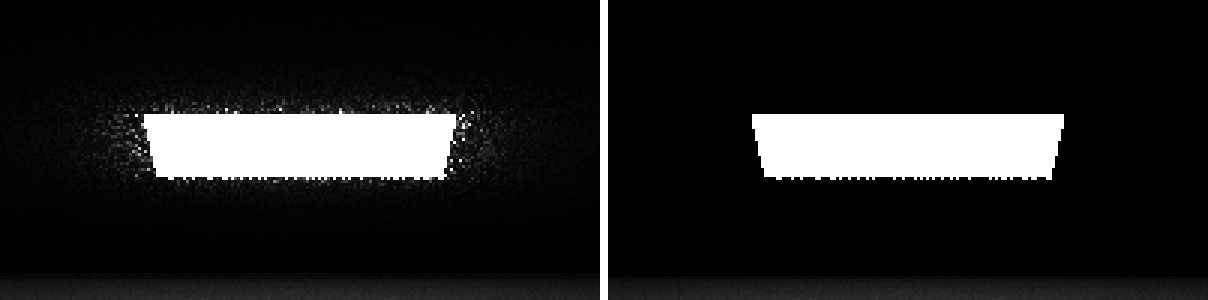

광원 주변(가로 200픽셀)을 3배 확대해 비교하면 차이가 분명하다. 왼쪽이 양면 발광(예전 동작), 오른쪽이 앞면만 발광(커밋된 코드)이다.
광원-천장 틈의 반짝임: 양면 발광 vs 앞면만 발광
이미지 8: 아래쪽으로만 빛을 내는 광원 (원서)
광원 바로 위 띠(가로 140 × 세로 20픽셀)의 평균 밝기를 재면 30.8 → 18.9로, 틈에서 새어 나오던 밝은 점들이 사라졌다.
양면 발광 이미지는 DiffuseLight::Emitted의 앞면 검사를 잠시 빼고 렌더한 것으로, 커밋에는 포함하지 않았다.결과 & 검증
•
빌드/실행 확인: VS2022 + CUDA 12.9 Release로 컴파일·링크·실행 성공.
•
노이즈: 9 spp 기준 뒷벽 표준편차 90.5 → 15.4.
•
속도: 같은 9 spp에서 0.401초 → 0.025초.
•
틈 반짝임: 광원 위 띠 평균 30.8 → 18.9.
•
1·2권 장면: bSampleLight가 3권 장면에서만 켜지므로 영향 없음.
변경 파일 요약
원서 Listing | 우리 파일 | 메모 |
ray-color-lights | kernel.cu (RayColor) | 광원 위의 점으로 레이를 보내고 거리²/(cos·넓이)로 나눈다 |
ray-color-lights-10spp | kernel.cu (main) | bSampleLight 게이트, --nolightsample 옵션 |
emitted-directional | Material.h | Emitted(rayIn, rec, u, v, p), 앞면에서만 발광 |
emitted-ray-color | kernel.cu (RayColor) | 새 Emitted 호출 |
CUDA 적용에서 꼭 기억할 3가지
1.
광원 샘플링은 노이즈뿐 아니라 “경로 길이”도 줄인다: 빛에 닿으면 경로가 끝나므로 워프의 바운스 루프가 함께 짧아져 GPU에서 특히 크게 이득이다(16배).
2.
실험적 하드코딩은 장면 플래그로 가둔다: 커널 인자 하나(bSampleLight)로 켜고 끌 수 있게 하면 임시 구현이 다른 장면을 망가뜨리지 않는다.
3.
scattered를 바꾸면 pScatter도 다시 계산: 방향을 바꾼 뒤에 ScatteringPdf를 불러야 한다. 순서를 틀려도 그럴듯한 그림이 나와서 알아채기 어렵다.
