DX11에서 만들었던 화면을 DX12로 옮겨 봅시다

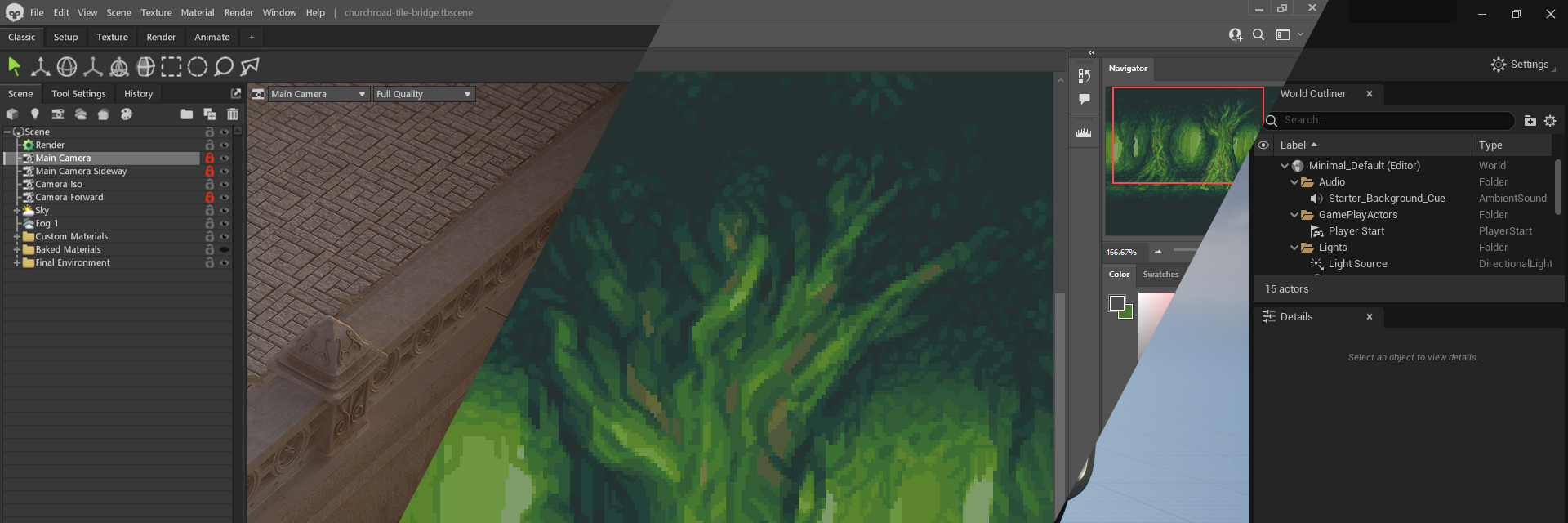

PART1에서는 정점·텍스처·상수 버퍼로 물체를 그리고, 카메라와 ImGui로 에디터 화면을 만들었습니다. PART2에서도 그려야 할 장면은 같습니다. 바뀌는 것은 GPU에 작업을 전달하고 그 작업에 쓰인 메모리를 관리하는 방식입니다.
DX11에서는 Context에 셰이더·버퍼·상태를 설정하고 Draw를 호출했습니다. DX12에서는 먼저 Command List에 그 작업을 기록하고 Queue에 제출합니다. 제출한 순간 CPU 함수는 계속 진행할 수 있지만 GPU가 그 명령을 다 실행했다고 보장할 수는 없습니다. 이 차이를 이해하는 것이 DX12 전환의 출발점입니다.
위 자료를 볼 때는 CPU가 명령을 준비하는 부분과 GPU가 실행하는 부분을 나누어 봅니다. DX12는 그 사이의 명령 기록, 리소스 접근, 동기화에 대한 제어를 엔진에 더 많이 줍니다. Direct3D 12는 Windows에서 GPU 렌더링·연산을 제어하는 API이며, Vulkan·Metal도 명시적 관리라는 공통점은 있지만 지원 환경과 세부 구조는 다릅니다.
1. Draw를 호출한 뒤 메모리를 바로 덮어쓰면 왜 안 될까요?
빨간 사각형과 파란 사각형을 그릴 때 하나의 상수 버퍼 주소에 빨강을 쓰고 Draw를 기록한 뒤, 같은 주소에 파랑을 덮어쓰고 두 번째 Draw를 기록했다고 합시다. GPU는 나중에 그 주소를 읽습니다. 두 Draw 모두 마지막에 쓴 파랑을 읽을 수 있습니다.
명령을 기록할 때 주소를 전달하는 것과 그 주소의 데이터를 즉시 복사해 두는 것은 다릅니다. 그래서 이번 엔진은 Draw마다 다른 상수 버퍼 영역을 배정하고, 다음 프레임에 그 영역을 재사용할 때 이전 GPU 사용이 끝났는지 확인합니다.
sequenceDiagram
participant CPU
participant Q as Command Queue
participant GPU
CPU->>CPU: 상수 데이터와 Draw 명령 준비
CPU->>Q: 닫은 Command List 제출
CPU->>CPU: 다음 프레임 준비 가능
Q->>GPU: 명령 실행
GPU->>GPU: 버퍼·텍스처 데이터 읽기
GPU-->>CPU: Fence 완료 값으로 진행 확인Mermaid
복사
Fence는 “이 작업 지점까지 GPU가 끝냈는가”를 확인합니다. 반면 Barrier는 명령 안에서 “이 텍스처를 이제 출력으로 쓸 것인가, 셰이더에서 읽을 것인가” 같은 접근 전환을 표현합니다. Fence를 만들었다고 리소스 상태가 바뀌지 않고, Barrier를 넣었다고 CPU가 GPU 완료를 기다리지는 않습니다.
2. DX11에서 배운 개념에 새 관리 방법을 연결합니다
DX11에서 했던 일 | DX12에서 연결할 개념 | 같은 화면을 위해 필요한 이유 |
Context에 상태와 Draw 설정 | Allocator·Command List·Queue | 명령을 담고 제출할 경로가 필요합니다 |
VS·PS·Blend·Depth 상태 바인딩 | PSO | 함께 사용할 파이프라인 상태 조합을 준비합니다 |
SRV 객체를 셰이더 슬롯에 연결 | Descriptor Heap·Root Signature | GPU가 어떤 리소스를 읽을지 지정합니다 |
RTV로 그리고 SRV로 읽기 | Resource Barrier | 같은 이미지의 출력·입력 용도 변경을 표현합니다 |
다음 프레임 데이터 쓰기 | Fence와 프레임별 메모리 | GPU가 아직 읽는 데이터를 덮어쓰지 않습니다 |
DX11에도 Deferred Context를 이용한 명령 기록이 있습니다. DX12가 멀티스레드 렌더링을 처음 가능하게 한 것은 아닙니다. DX12에서는 여러 스레드가 각자의 Allocator/List에 명령을 기록하고 제출하는 구조를 더 직접적으로 설계할 수 있습니다. 하지만 여러 Queue나 스레드를 만든다고 GPU 작업이 항상 동시에 실행되거나 빨라지는 것은 아닙니다.
우선 한 개의 Direct Queue로 정확한 결과를 만들고, 매 프레임 기다리는 위치와 메모리 재사용 조건을 이해하겠습니다. 이후 병목을 측정해 병렬 기록이나 다른 Queue가 도움이 되는 작업을 분리할 수 있습니다.
3. 먼저 기존 Raster 화면을 복구합니다
이번 엔진의 첫 목표는 신기능을 모두 추가하는 것이 아니라, 기존 스프라이트와 Opaque → CutOut → Transparent 순서를 DX12 위에서 다시 동작시키는 것입니다. Scene 카메라와 Game 카메라의 결과를 별도 RenderTarget에 그리고, ImGui가 GPU SRV handle로 그 결과를 표시하도록 연결합니다.
따라서 실제 구현을 따라갈 순서는 초기화, 삼각형과 Raster 파이프라인, 프레임 동기화, Texture·RenderTarget·상수 버퍼, Scene/Game 표시, 렌더 상태·수명 관리입니다. 어느 단계에서든 이전 화면을 기준으로 비교하면 잘못된 출력이 셰이더 문제인지 리소스 연결 문제인지 좁힐 수 있습니다.
4. Mesh Shader·Compute·Ray Tracing은 어떤 갈래일까요?
Raster는 정점으로 만든 삼각형을 화면 픽셀로 바꾸는 기본 경로입니다. Mesh Shader는 이 경로의 기하 준비 부분을 GPU 작업 그룹 중심으로 구성할 수 있게 합니다. 전통적인 Vertex Shader 경로와 입력 방식이 다르며 지원 기능을 확인해야 합니다.

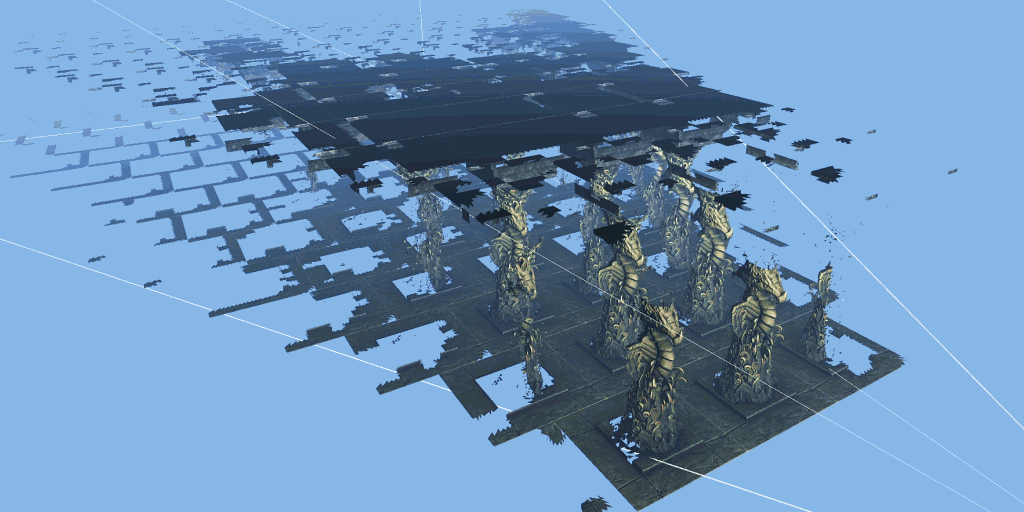

Mesh Shader의 그림은 기하를 준비하는 단계가 어떻게 달라지는지 비교하는 자료입니다. 이를 이해하는 글과 현재 엔진의 구현 완료 상태는 구분합니다. YamYam의 이번 화면 복구는 기존 VS/PS Raster 경로를 사용합니다.
Compute는 삼각형을 그리기보다 작업 그룹에 계산을 배분합니다. 예를 들어 이미지의 각 픽셀 밝기를 바꾸거나 버퍼의 입자 위치를 갱신하는 일을 Dispatch로 실행할 수 있습니다. 계산한 결과를 그래픽 패스가 읽는다면 리소스 상태와 실행 순서를 연결해야 합니다.

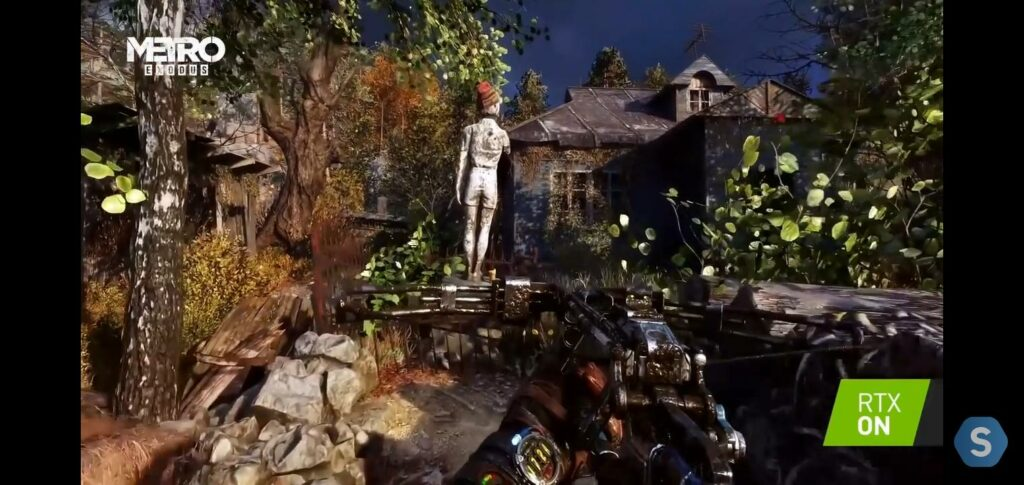

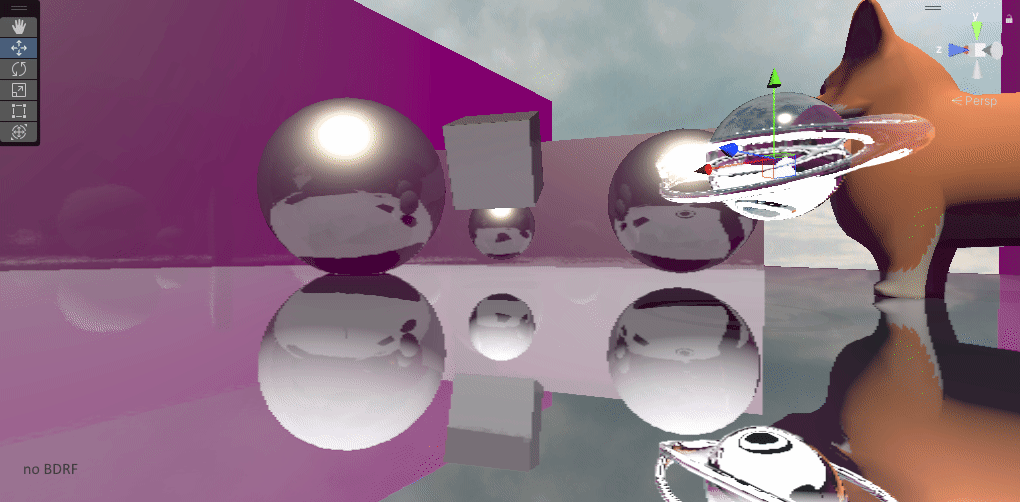

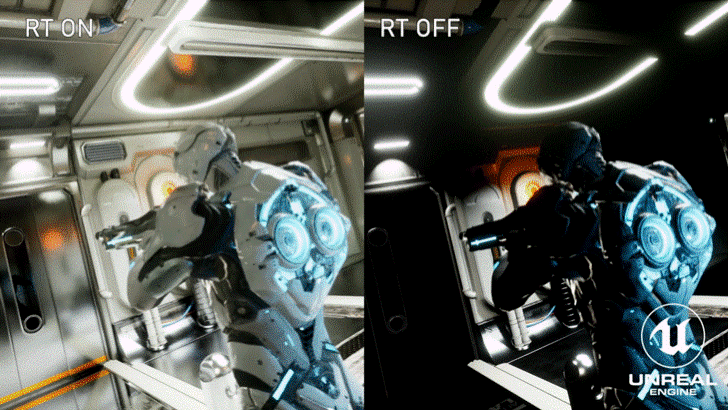

Ray Tracing은 픽셀이나 다른 위치에서 광선을 보내 가장 가까운 교차점과 표면 정보를 구합니다. 다음 자료에서는 광선 탐색과 그 결과를 처리하는 셰이더의 역할을 살펴봅니다.
DXR에는 가속 구조, Shader Table, RayGeneration·Miss·Hit 계열의 셰이더 연결이 필요합니다. DX12 Device를 만들었다는 사실만으로 DXR이나 Mesh Shader 지원이 보장되지는 않습니다. 각 기능의 지원 여부와 셰이더 모델·인터페이스 조건을 따로 검사합니다.
이 세 갈래는 뒤의 개론에서 원리와 최소 연결을 배웁니다. 현재 YamYam에 Mesh Shader·범용 Compute 효과·DXR 렌더러가 모두 구현되어 있다는 의미는 아닙니다.
다음 글에서는 무엇을 만들까요?
먼저 Factory에서 GPU 어댑터를 고르고 Device를 만든 뒤, 명령을 넣을 Queue와 Allocator/List, 결과를 표시할 SwapChain, 재사용을 판단할 Fence를 준비합니다. 각각의 이름보다 “없으면 어떤 작업을 할 수 없는가”를 기준으로 읽어 봅시다. 이후 삼각형을 표시하면서 이 객체들이 한 프레임에서 만나는 지점을 확인하겠습니다.
Microsoft의 Direct3D 12 프로그래밍 가이드는 API별 공식 설명을 찾을 때 함께 사용합니다.
